Передние мосты для самодельных тракторов

Добавлено: 18.09.2018, 09:17 / Просмотров: 45135

Задумка в изготовлении минитрактора начала воплощаться в жизнь. Начал с приобретения мостов и агрегатов. За основу взял два задних моста от автомобиля Жигули Ваз-2101. Укоротил корпус ( балку) моста. Отрезал полуоси. Нарезал болгаркой шлицы. С задним мостом особых проблем не было. Все просто ( как всегда). А вот с передним мостом пришлось немного по возиться. Балка моста с редуктором использована от Ваз-2101. Поворотные кулаки от Москвича-410. Полуоси и гранаты от Ваз-2121. Ступицы самодельные. Вообще этот передний мост раньше у меня стоял на самодельном автомобиле. И тракторов за не надобностью я его решил поставить на трактор. Укоротил и поставил. Получился полный привод.

Полный размер

Передний мост в сборе. Готов к установке.

Полный размер

Выточил втулки крепления передних кулаков на балку моста.

Полный размер

Во втулки вставил выточенные центрирующие втулки и ровную водопроводную трубу.

Полный размер

Примерил все это дело по месту.

Полный размер

Вторая сторона.

Полный размер

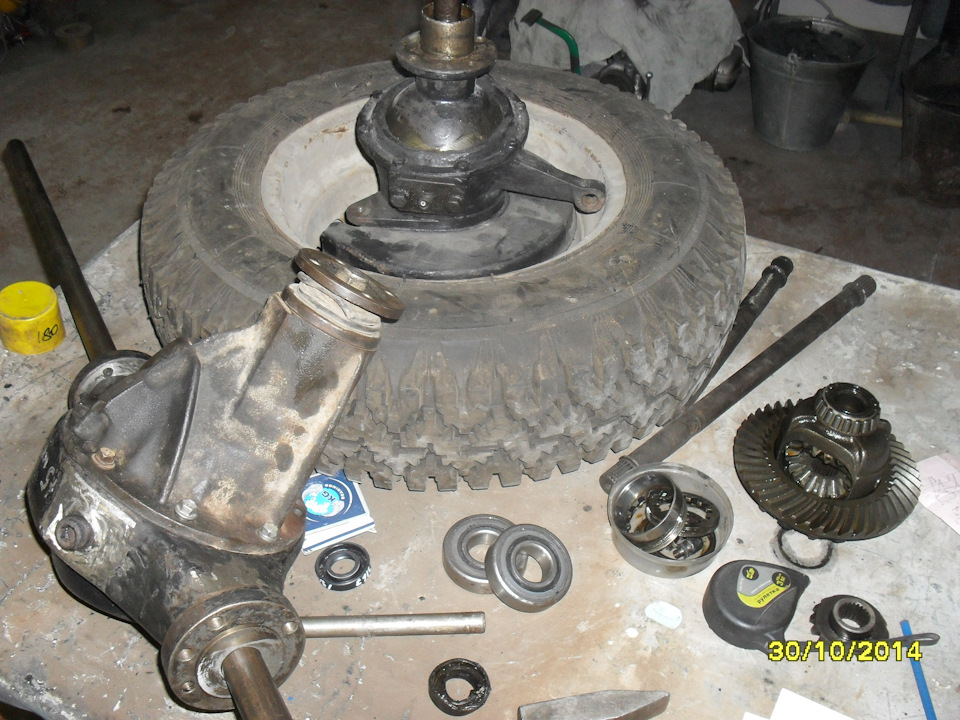

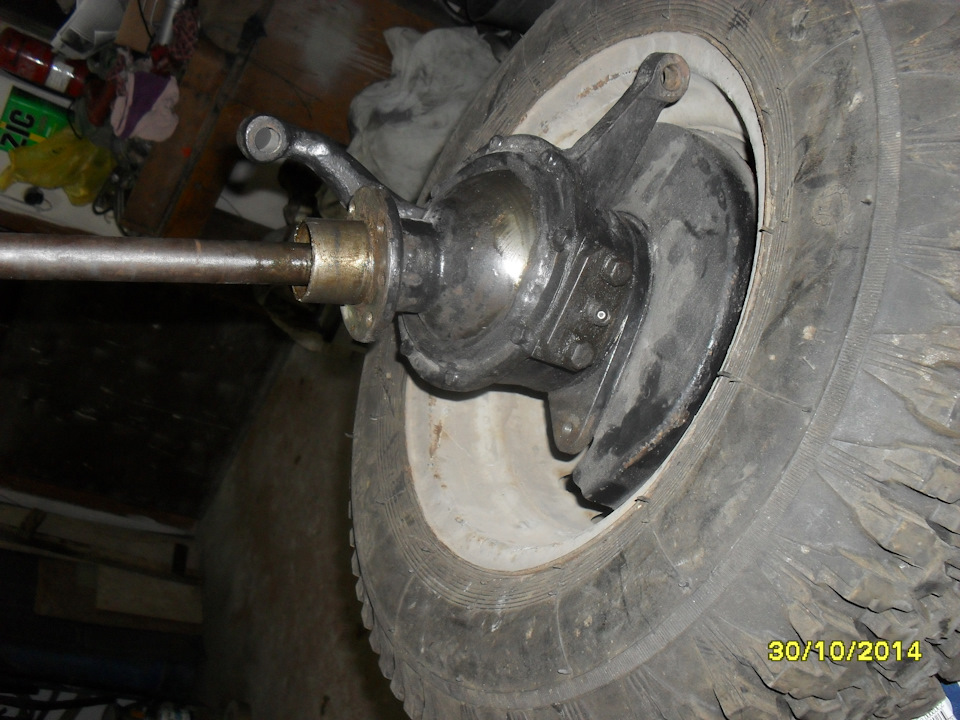

Поворотный кулак с Москвича-410.

Полный размер

Обварил втулки на балке моста.

Полный размер

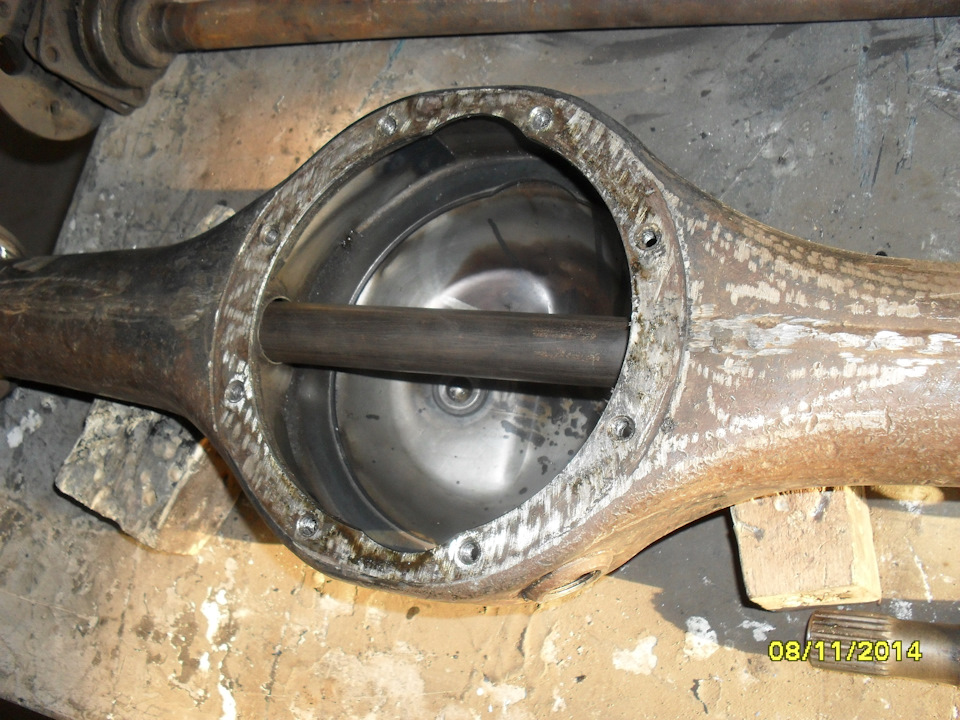

Для центровки передние мосты для самодельных тракторов втулок использовал ровную трубу и выточенные втулки, вставленные в подшипники редуктора.

Полный размер

Шариковые подшипники ( для центровки втулок перед приваркой).

Полный размер

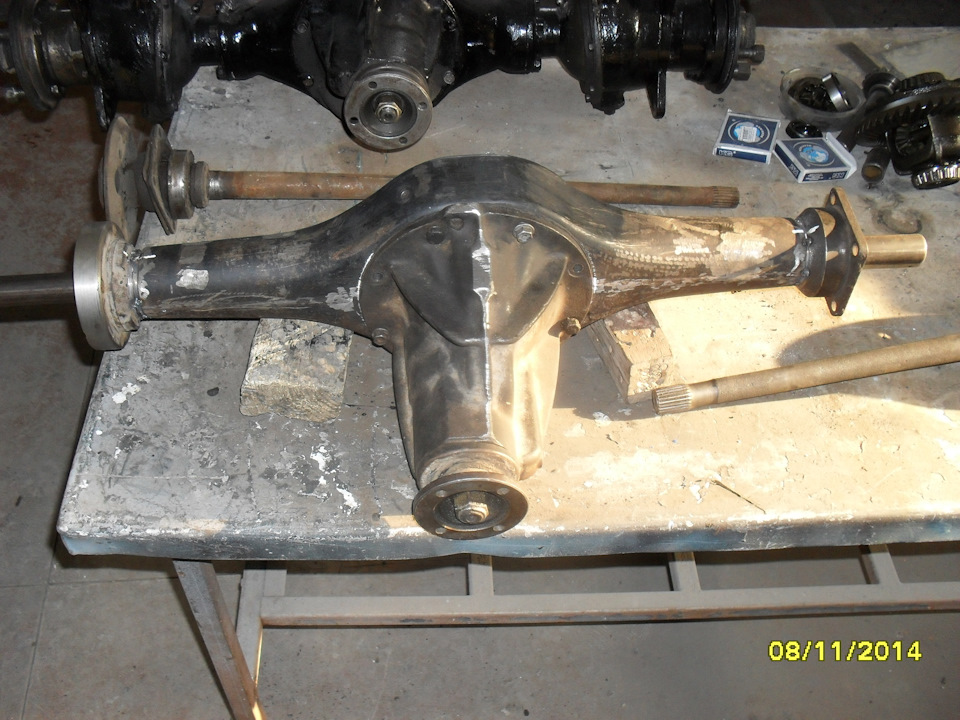

Готовый передний мост.

Полный размер

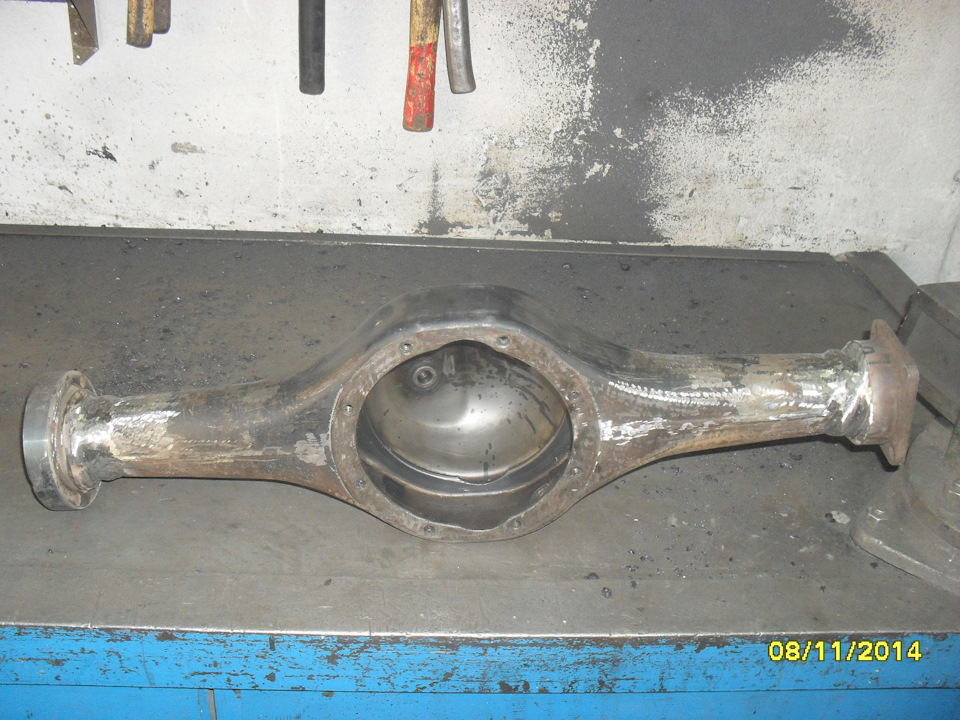

Подготовка заднего моста.

Полный размер

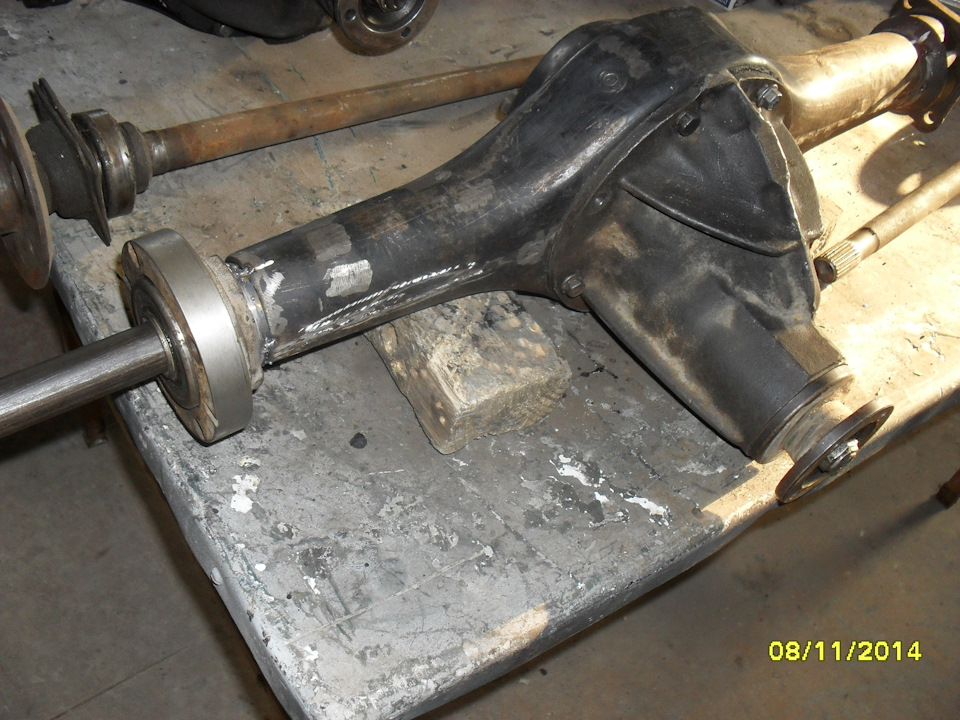

Все тоже самое, что и передним мостом.

Полный размер

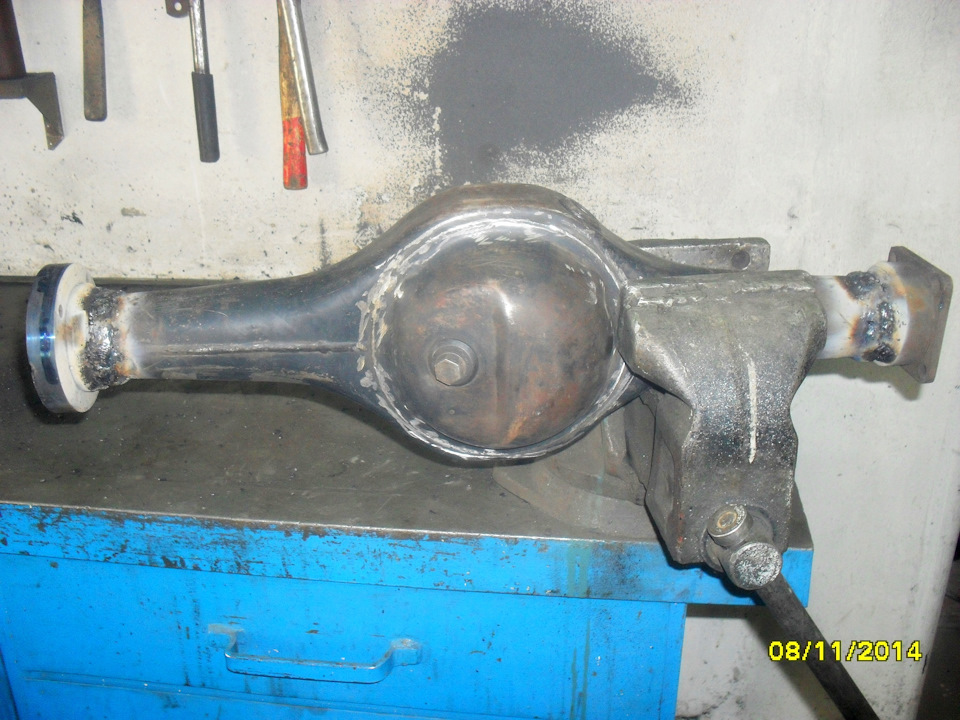

Приварил втулки подшипников полуосей.

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

1 год Метки: самостоятельный ремонт
